FNIRSI LC1020E Yüksek Hassasiyetli El Tipi LCR Metre
FNIRSI LC1020E Yüksek Hassasiyetli El Tipi LCR Ölçer, elektronik bileşenlerin test edilmesi için tasarlanmış taşınabilir ve akıllı bir cihazdır. Mühendisler, teknisyenler ve elektronik meraklıları için ideal olan bu cihaz; L/Q, C/D ve R/D ölçümlerini seri/paralel modlarda destekler ve 2.8 inç TFT renkli ekrana sahiptir. Önceden ayarlanabilir eşik değerleri ve sesli/görsel uyarı özellikleri sayesinde hızlı “geçti/kaldı” değerlendirmesi yapılabilir, böylece seri test ve kalite kontrol süreçleri büyük ölçüde hızlanır. 100 kHz’e kadar test frekansı desteğiyle endüktör, kapasitör ve dirençlerin yüksek frekanslı analizlerini kolaylıkla yapar. Kompakt ve şarjlı yapısı sayesinde kablo karmaşası olmadan, her yerde hassas ölçüm imkânı sunar.
- 4.5 Dijit Hassas Ölçüm: ±0.05% temel doğruluk sunarak yüksek hassasiyetli ölçümler yapar. Profesyonel kullanımlar için 10 kata kadar daha iyi doğruluk sağlar.
- Geniş Ölçüm Desteği: L/C/R/Z değerlerini otomatik olarak ölçer. X, D, Q, θ ve ESR gibi ikinci parametreleri de ekranda göstererek bileşen analizi yapmanızı kolaylaştırır.
- Akıllı Bileşen Tanıma: Direnç, endüktans ve kapasitör türlerini otomatik olarak algılar ve uygun moda kendisi geçer. Böylece hızlı ve pratik test yapılır.
- Çoklu Frekans ve Test Voltajı Seçenekleri: 5 farklı test frekansı: 100Hz, 120Hz, 1kHz, 10kHz, 100kHz 3 farklı RMS test seviyesi: 0.1V, 0.3V, 0.6V Bu sayede farklı senaryolarda doğru ve kontrol edilebilir ölçüm elde edersiniz.
- Sıralama ve Karşılaştırma Özelliği: Nominal değer ve tolerans aralığı (0.1%–99.9%) belirleyerek otomatik PASS/FAIL değerlendirmesi yapar. Sesli ve görsel uyarılarla seri testlerde işinizi hızlandırır.
- Dahili Bias Voltajı: Hassas bileşenlerde kararlı ve doğru ölçüm için yerleşik bias voltajı desteği bulunur.
- Çift Test Girişi: Kullanım kolaylığı ile maksimum doğruluğu bir arada sunar. Kablo direncinden kaynaklanan hataları en aza indirir.
- 2.8″ TFT Çift Parametre Gösterimi: Ana ve yardımcı parametreleri aynı anda net biçimde gösterir. Okuması kolay, pratik ekran tasarımına sahiptir.
- Açık/Kısa Kalibrasyon: Test uçlarını kalibre ederek sistem hatalarını ortadan kaldırır. Böylece ölçümler daha doğru ve tekrarlanabilir olur.
- Veri Tutma ve Kayıt Modu: Kısa basarak veriyi dondurabilirsiniz. Uzun basıldığında kayıt moduna geçer ve PASS/FAIL istatistiklerini toplu testler için ayrı ayrı kaydeder.
- Kompakt ve Şarjlı Tasarım: Taşınabilir yapısı ve 3.7V 3000mAh lityum pil ile laboratuvar, üretim hattı ve saha kullanımı için ideal bir test cihazıdır.
FNIRSI LC1020E Yüksek Hassasiyetli El Tipi LCR Metre Teknik Özellikleri
| Model | LC1020E |
| Test Frekansları | 100Hz, 120Hz, 1kHz, 10kHz, 100kHz |
| Temel Doğruluk | %0.3 |
| Ekran | 2.8 inç TFT LCD ekran |
| Ekran Haneleri | Ana Parametre: 4.5 hane İkincil Parametre: 4.5 hane |
| Ölçüm Parametreleri | Ana Parametreler: AUTO / R / C / L / Z İkincil Parametreler: X / D / Q / θ / ESR |
| Ölçüm Aralığı | L: 0–100H C: 0–100mF R: 0–10MΩ |
| Dahili Bias Gerilimi | 0.0V, 0.5V |
| Test Seviyeleri | 0.1V, 0.3V, 0.6V |
| Kalibrasyon Fonksiyonları | Açık devre kalibrasyonu, Kısa devre kalibrasyonu |
| Karşılaştırma Fonksiyonu | Bileşen ölçüm değeri ile nominal değer arasındaki farkı yüzde olarak hesaplar. Nominal değer ve tolerans (%0.1–%99.9) ayarlanabilir ve filtreleme sonuçları sağlar. |
| Fonksiyon Kaydı | Ölçülen bileşen verisinin belirlenen nominal değer ve toleransa uyup uymadığını kontrol eder, başarılı ve başarısız ölçüm sayılarını kaydeder. |
| Test Terminali Yapılandırması | Üç terminalli, Beş terminalli |
| Çıkış Empedansı | 100Ω |
| İletişim Arayüzü | USB Type-C |
| Diğer Özellikler | Dil ayarları, Ekran parlaklığı, Ses ayarları, Otomatik kapanma, Kalibrasyon ayarları, Sistem bilgileri |
Endüktans Özellikleri
| Ölçüm Aralığı | 100Hz | 1kHz | 10kHz | 100kHz |
| 1mF – 100mF | 5% ± 5 digits | 3% ± 5 digits | / | / |
| 1µF – 1mF | 1% ± 4 digits | 0.5% ± 5 digits | 2% ± 5 digits | 3% ± 4 digits |
| 1nF – 1µF | / | 0.3% ± 2 digits | 0.4% ± 2 digits | 1% ± 4 digits |
| 1pF – 1nF | / | 2% ± 2 digits | 1.5% ± 2 digits | 2% ± 4 digits |
Kapasitans Özellikleri
| Ölçüm Aralığı | 100Hz | 1kHz | 10kHz | 100kHz |
| 1H – 100H | 2% ± 5 digits | 2% ± 5 digits | / | / |
| 1mH – 1H | 0.4% ± 5 digits | 0.3% ± 2 digits | 0.4% ± 3 digits | 2.5% ± 5 digits |
| 10µH – 1mH | 3% ± 5 digits | 0.5% ± 4 digits | 0.5% ± 3 digits | 1.5% ± 5 digits |
| 1µH – 10µH | / | 2% ± 5 digits | 2% ± 5 digits | 4% ± 5 digits |
Direnç Özellikleri
| Aralığı | 100Hz | 1kHz | 10kHz | 100kHz |
| 1MΩ – 10MΩ | 5% ± 4 digits | 3% ± 3 digits | / | / |
| 1kΩ – 1MΩ | 0.4% ± 4 digits | 0.2% ± 2 digits | 0.3% ± 3 digits | 0.6% ± 5 digits |
| 1Ω – 1kΩ | 1.5% ± 4 digits | 0.3% ± 2 digits | 0.3% ± 3 digits | 0.6% ± 5 digits |
| 10mΩ – 1Ω | 4% ± 4 digits | 2% ± 5 digits | 2% ± 5 digits | 5% ± 5 digits |

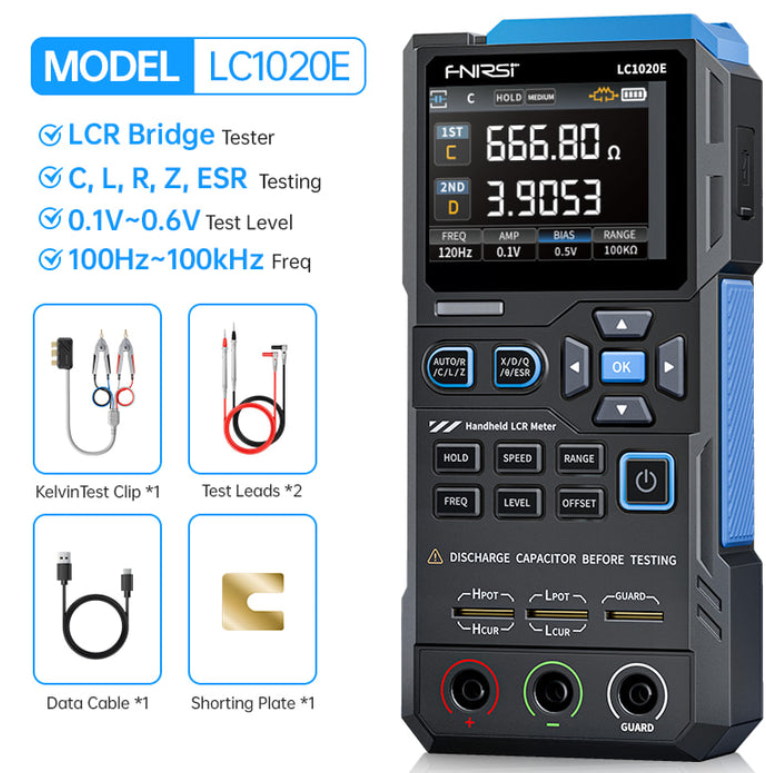

Paket İçeriği
- ◉ LC1020E LCR Ölçer *1
- ◉ Veri Kablosu *1
- ◉ Kısa Devre Plakası *1
- ◉ Kelvin Test Klibi *1
- ◉ Test Kabloları (Siyah *1 + Kırmızı *1)
- ◉ Kullanım Kılavuzu *1
